Nguyên Nhân Biến Tần Gây Nhiễu Và Cách Giảm Nhiễu Trong Tủ Điện
Biến tần gây nhiễu là vấn đề thường gặp trong tủ điện có động cơ, PLC, cảm biến, encoder, thiết bị đo lường hoặc hệ thống truyền thông công nghiệp. Nhiễu có thể làm tín hiệu analog dao động, PLC báo lỗi, encoder đọc sai xung, RS485 mất truyền thông hoặc thiết bị điều khiển hoạt động không ổn định.
Nguyên nhân chính đến từ quá trình đóng cắt bán dẫn tốc độ cao bên trong biến tần. Điện áp đầu ra không phải dạng sin thuần mà được tạo bằng phương pháp PWM – Pulse Width Modulation, tạo ra các cạnh điện áp rất nhanh và thành phần tần số cao. Nếu cáp, nối đất, shielding hoặc cách bố trí trong tủ chưa phù hợp, các thành phần này có thể lan sang mạch điều khiển và tín hiệu.
| 1 PWM | 2 dv/dt cao | 3 Cáp motor | 4 Shield & PE | 5 Bố trí dây |
| Hiểu nhanh: Biến tần không nhất thiết bị lỗi khi hệ thống xuất hiện nhiễu. Trong nhiều trường hợp, nguyên nhân nằm ở cáp motor, dây tín hiệu đi chung tuyến, shield không được xử lý đúng, nối đất PE chưa tốt hoặc chưa có bộ lọc phù hợp. |
1. Vì Sao Biến Tần Có Thể Gây Nhiễu?
Biến tần chuyển đổi nguồn AC đầu vào thành DC, sau đó sử dụng các phần tử bán dẫn như IGBT hoặc công nghệ tương đương để tạo lại điện áp AC có tần số thay đổi.
Các linh kiện công suất đóng cắt với tốc độ cao. Vì vậy điện áp đầu ra của biến tần chứa các xung PWM có cạnh rất dốc. Khi các cạnh xung thay đổi nhanh, hệ thống có thể sinh ra dòng điện tần số cao, nhiễu dẫn và nhiễu bức xạ.
| Hiện tượng | Ảnh hưởng có thể xảy ra |
| Nhiễu dẫn | Nhiễu đi theo dây nguồn, dây motor hoặc hệ thống PE sang thiết bị khác. |
| Nhiễu bức xạ | Cáp và thiết bị phát trường điện từ ảnh hưởng đến dây tín hiệu ở gần. |
| Dòng common-mode | Dòng tần số cao có thể chạy qua shield, vỏ thiết bị hoặc hệ thống nối đất. |
| Điện áp dv/dt cao | Tạo ứng suất điện lên cáp, động cơ và tăng nguy cơ phát xạ nhiễu. |

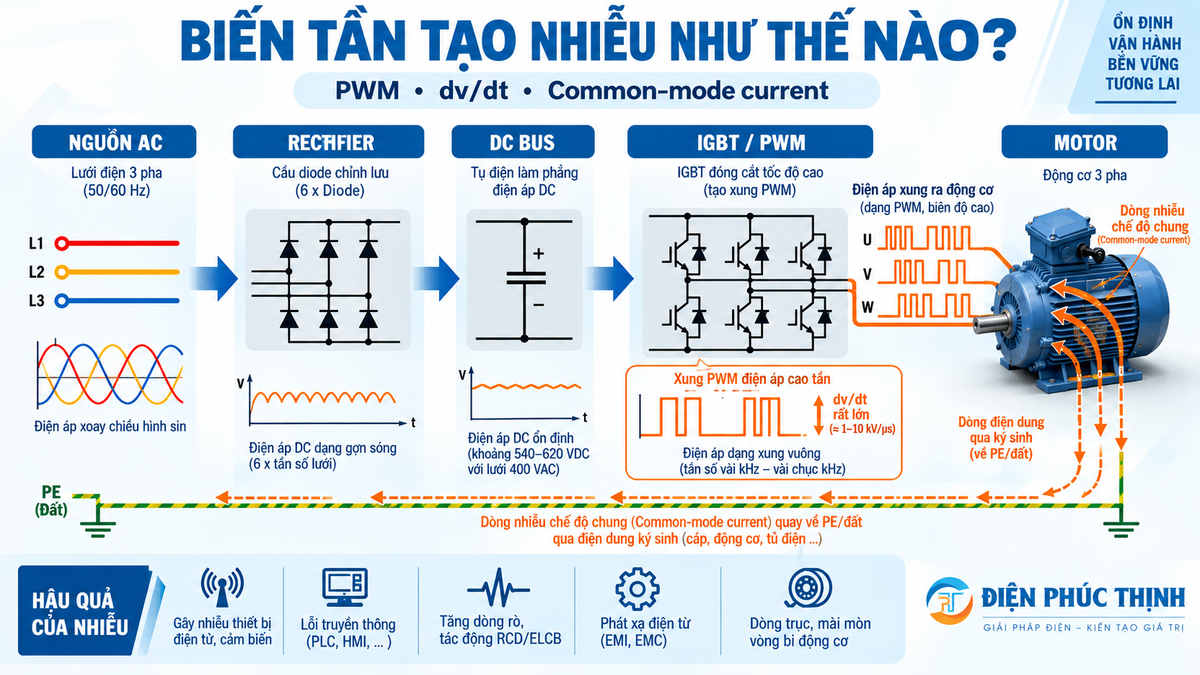

2. PWM Và dv/dt Cao Là Nguồn Nhiễu Quan Trọng
.jpg)
PWM cho phép biến tần kiểm soát điện áp và tần số cấp cho động cơ. Tuy nhiên, cạnh xung càng nhanh thì tốc độ thay đổi điện áp theo thời gian – thường gọi là dv/dt – càng cao.
Cáp motor và các phần tử kim loại xung quanh có điện dung ký sinh. Thành phần tần số cao có thể truyền qua các điện dung này và tạo dòng common-mode, sau đó chạy về nguồn qua shield, PE, vỏ motor hoặc kết cấu kim loại.
| Điểm cần nhớ: Tần số motor 50 Hz không có nghĩa hệ thống chỉ tồn tại tín hiệu 50 Hz. Các cạnh PWM chứa nhiều thành phần tần số cao, và chính các thành phần này liên quan nhiều đến vấn đề EMC. |
3. Cáp Motor Dài Có Thể Làm Nhiễu Tăng
Chiều dài cáp giữa biến tần và động cơ càng lớn, điện dung tổng của tuyến cáp thường càng tăng. Điều này có thể làm dòng tần số cao và dòng common-mode tăng lên.
Ở tuyến cáp dài, hiện tượng phản xạ xung cũng có thể làm điện áp tại đầu motor tăng cao hơn dự kiến. Vì vậy nhà sản xuất biến tần thường quy định chiều dài cáp motor tối đa hoặc yêu cầu bổ sung output reactor, dv/dt filter hay sine filter trong một số trường hợp.
| Tình trạng | Điểm nên kiểm tra |
| Cáp motor ngắn | Ưu tiên shielding, PE và cách bố trí dây đúng. |
| Cáp motor dài | Kiểm tra giới hạn chiều dài cáp theo tài liệu của biến tần. |
| Cáp rất dài | Có thể cần output reactor, dv/dt filter hoặc sine filter tùy ứng dụng. |
| Nhiều motor dùng chung hệ thống | Kiểm tra tổng chiều dài cáp, dòng và yêu cầu của nhà sản xuất VFD. |

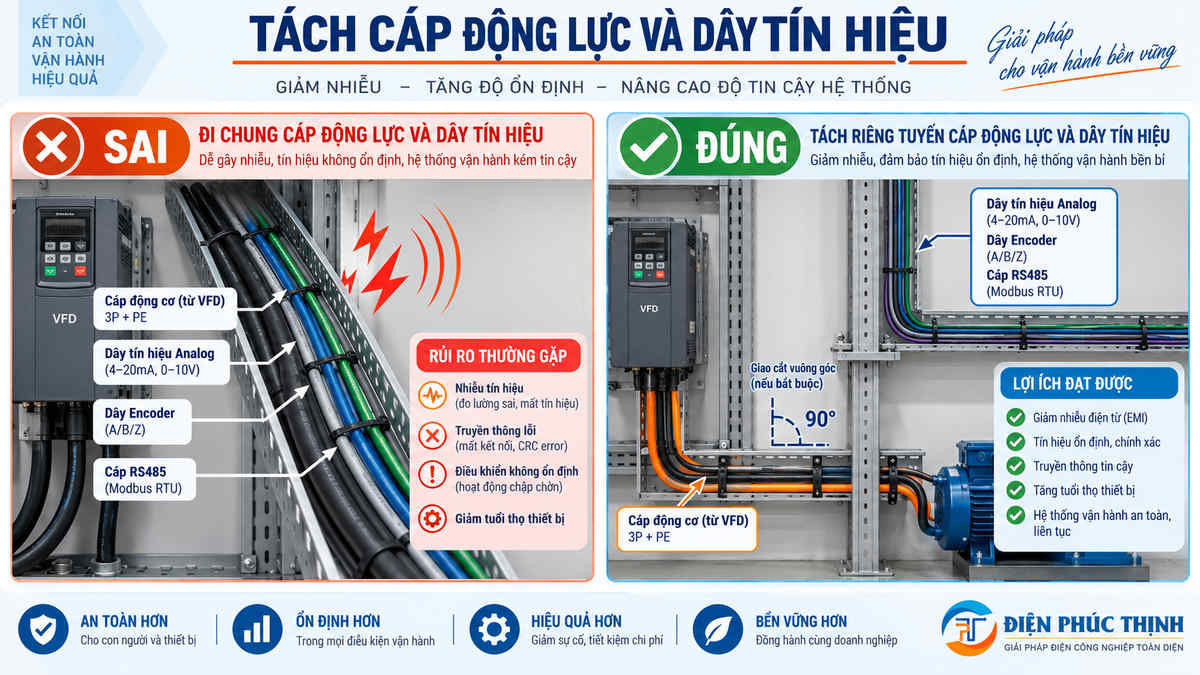

4. Đi Dây Motor Gần Dây Tín Hiệu Là Một Lỗi Phổ Biến
.jpg)
Cáp từ biến tần đến motor là một trong những tuyến có khả năng phát nhiễu mạnh trong tủ điện. Nếu cáp này chạy song song với dây encoder, analog 4–20 mA, 0–10 V, RS485, Ethernet công nghiệp hoặc dây tín hiệu cảm biến, nhiễu có thể ghép sang mạch tín hiệu.
| Cách đi dây | Khuyến nghị |
| Cáp motor chạy song song dây analog | Nên tách tuyến và giữ khoảng cách phù hợp theo hướng dẫn thiết bị. |
| Cáp nguồn và cáp tín hiệu phải giao nhau | Nên giao cắt gần vuông góc thay vì chạy song song dài. |
| Cùng đi trong một máng | Nên có ngăn tách hoặc máng riêng khi điều kiện cho phép. |
| Dây encoder / communication | Dùng loại cáp phù hợp và shielding theo yêu cầu của hệ thống. |
5. Cáp Chống Nhiễu Cho Biến Tần Có Tác Dụng Gì?
Trong nhiều hệ thống VFD, cáp motor được thiết kế với lớp shield bằng lưới đồng, băng đồng hoặc cấu trúc shielding kết hợp. Shield giúp tạo đường dẫn trở kháng thấp cho dòng nhiễu tần số cao và hạn chế trường điện từ phát ra bên ngoài tuyến cáp.
Tuy nhiên, có shield nhưng đấu shield không đúng thì hiệu quả chống nhiễu có thể giảm đáng kể.
| Yếu tố | Ý nghĩa |
| Shield coverage | Ảnh hưởng khả năng hạn chế phát xạ điện từ của cáp. |
| PE conductor | Tạo đường bảo vệ và hỗ trợ kiểm soát dòng common-mode. |
| Đấu shield 360° | Giảm trở kháng ở tần số cao tốt hơn việc kéo một đoạn dây shield dài. |
| EMC gland | Hỗ trợ tiếp xúc 360° giữa shield và vỏ kim loại tại điểm cáp đi vào tủ. |

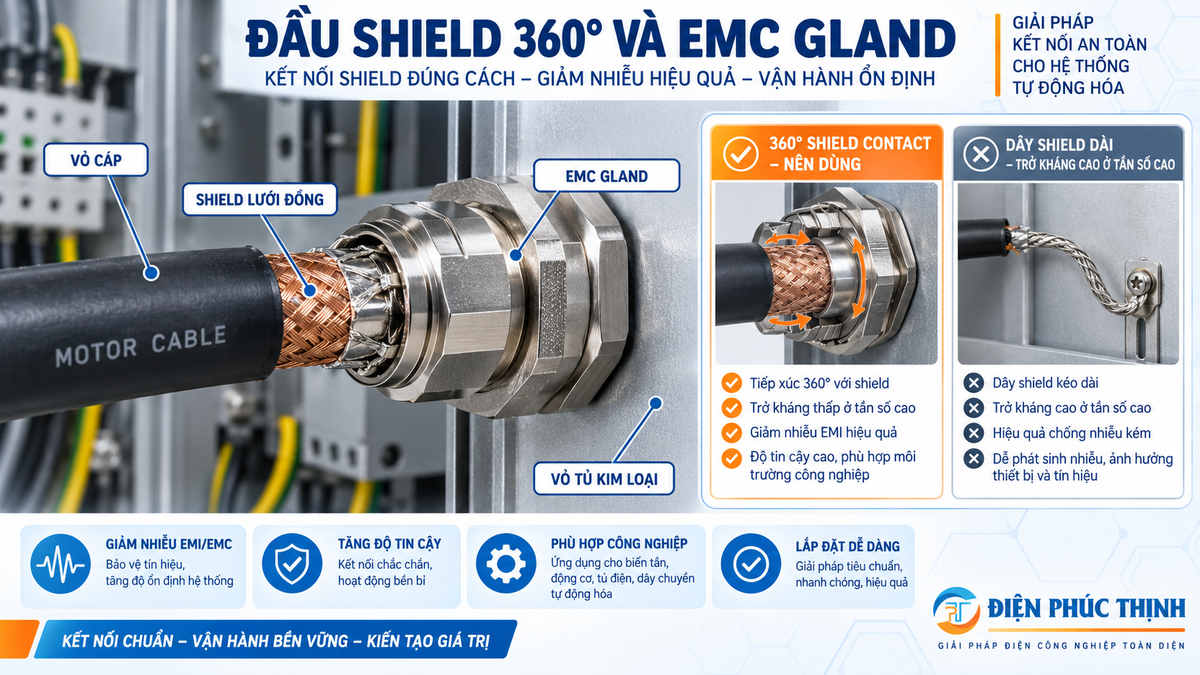

6. Vì Sao Đấu Shield Bằng Một Sợi Dây Dài Có Thể Không Hiệu Quả?
.jpg)
Ở tần số thấp, một dây nối đất ngắn có thể có trở kháng nhỏ. Nhưng đối với nhiễu tần số cao, điện cảm của đoạn dây nối trở nên đáng kể.
Vì vậy trong ứng dụng EMC, shield của cáp VFD thường được khuyến nghị tiếp xúc với vỏ kim loại trên diện tích lớn, chẳng hạn bằng clamp hoặc cable gland EMC, thay vì kéo một đoạn dây nhỏ và dài từ shield tới điểm PE.
| Lưu ý: Cách xử lý shield của cáp motor, dây analog và cáp truyền thông không nhất thiết giống nhau. Cần tuân theo hướng dẫn EMC của nhà sản xuất biến tần, PLC và thiết bị tín hiệu. |
7. Nối Đất PE Không Tốt Có Thể Làm Vấn Đề Nghiêm Trọng Hơn
Biến tần, motor, tủ điện, shield cáp và các kết cấu kim loại cần được bonding và nối PE theo thiết kế phù hợp. Nếu đường PE có trở kháng cao, dây quá dài hoặc các phần kim loại không liên kết tốt, dòng nhiễu tần số cao có thể tìm đường đi qua những mạch không mong muốn.
Trong tủ điện, kết nối EMC tốt thường ưu tiên đường ngắn, rộng và có diện tích tiếp xúc lớn thay vì chỉ dựa vào một sợi dây PE dài.
8. EMC Filter Và Line Reactor Có Giống Nhau Không?
Không. EMC filter và reactor có chức năng liên quan nhưng không hoàn toàn giống nhau.
| Thiết bị | Chức năng chính |
| EMC / RFI Filter | Giảm nhiễu dẫn tần số cao truyền giữa biến tần và nguồn điện. |
| Line Reactor | Giảm tác động của nhiễu nguồn, hạn chế dòng đột biến và cải thiện một số điều kiện đầu vào. |
| Output Reactor | Đặt ở đầu ra VFD, hỗ trợ giảm tốc độ thay đổi dòng và ảnh hưởng trên cáp motor dài. |
| dv/dt Filter | Giảm độ dốc điện áp đầu ra, hỗ trợ bảo vệ cách điện motor và giảm một phần tác động EMC. |
| Sine Filter | Làm dạng sóng đầu ra gần sin hơn; dùng trong một số ứng dụng đặc thù hoặc tuyến cáp dài. |

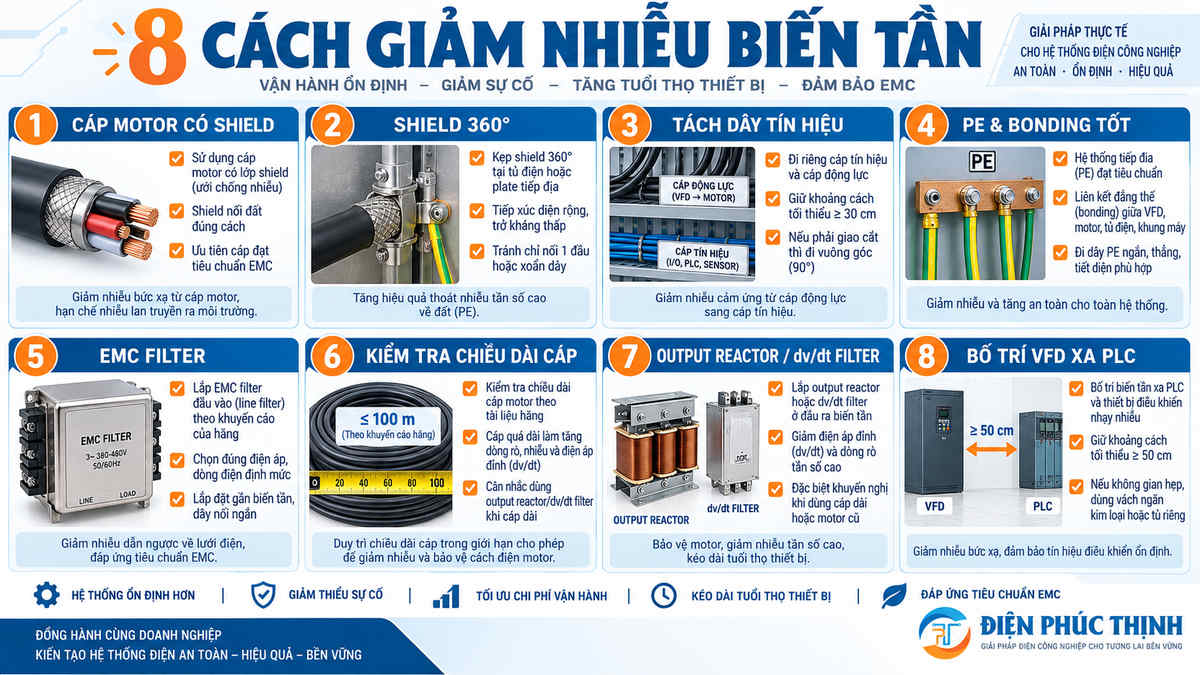

9. 8 Cách Giảm Nhiễu Biến Tần Trong Tủ Điện
.jpg)
| # | Giải pháp | Thực hiện |
| 1 | Dùng cáp motor có shield | Ưu tiên cáp được thiết kế phù hợp cho VFD và điều kiện lắp đặt. |
| 2 | Đấu shield đúng | Ưu tiên tiếp xúc 360° bằng clamp hoặc EMC gland khi yêu cầu. |
| 3 | Tách dây động lực và tín hiệu | Tránh chạy song song trong khoảng dài; dùng máng hoặc ngăn riêng khi có thể. |
| 4 | Bonding và PE tốt | Kết nối vỏ tủ, VFD, motor và kết cấu kim loại bằng đường trở kháng thấp. |
| 5 | Lắp EMC filter khi cần | Chọn filter đúng dòng, điện áp và theo hướng dẫn của nhà sản xuất VFD. |
| 6 | Kiểm tra chiều dài cáp motor | Đối chiếu giới hạn chiều dài trong catalogue biến tần. |
| 7 | Dùng output reactor / dv/dt filter | Xem xét khi cáp motor dài hoặc xuất hiện vấn đề điện áp và EMC. |
| 8 | Bố trí thiết bị hợp lý | Giữ VFD và tuyến motor cách xa PLC, analog, communication và encoder. |
10. Bố Trí Tủ Điện Có Biến Tần Như Thế Nào?
Một nguyên tắc hữu ích là chia tủ thành các khu vực tương đối rõ:
| Khu vực | Thiết bị / dây dẫn |
| Động lực | MCCB, contactor, VFD, dây nguồn và dây motor. |
| Điều khiển | PLC, relay trung gian, nguồn 24VDC. |
| Tín hiệu | Analog, encoder, sensor và communication. |
| PE / EMC | Thanh PE, bonding, shield clamp và điểm tiếp xúc kim loại. |
Không nên gom toàn bộ dây động lực, dây motor, dây analog và dây communication vào cùng một bó chỉ để tủ nhìn gọn. Một tủ điện đẹp nhưng phân tuyến dây không đúng vẫn có thể gặp vấn đề EMC.
11. Dấu Hiệu Có Thể Liên Quan Đến Nhiễu Từ Biến Tần
| Hiện tượng | Điểm nên kiểm tra |
| Tín hiệu analog dao động | Routing dây, shielding và grounding. |
| RS485 mất truyền thông | Khoảng cách với cáp motor, topology, termination và shield. |
| Encoder đếm sai xung | Loại cáp encoder, shield và tuyến đi dây. |
| PLC reset hoặc báo lỗi bất thường | Nguồn điều khiển, PE, nhiễu dẫn và cách bố trí VFD. |
| Thiết bị chỉ lỗi khi motor chạy | Ưu tiên kiểm tra VFD, cáp motor và EMC. |
| Không nên kết luận quá sớm: Những hiện tượng trên cũng có thể xuất phát từ nguồn 24VDC, thiết bị lỗi, dây đấu lỏng, cấu hình truyền thông hoặc grounding khác. Cần kiểm tra theo từng bước thay vì mặc định mọi lỗi đều do biến tần. |
12. Checklist Kiểm Tra Khi Tủ Điện Bị Nhiễu
| # | Nội dung kiểm tra |
| 1 | Cáp từ VFD đến motor có shield hay không? |
| 2 | Shield có được tiếp xúc EMC đúng tại VFD và motor? |
| 3 | Dây motor có chạy song song với analog, encoder hoặc RS485? |
| 4 | VFD, motor và tủ có nối PE đúng? |
| 5 | Cáp motor có vượt chiều dài được nhà sản xuất khuyến nghị? |
| 6 | EMC filter có được lắp đúng loại và đúng vị trí? |
| 7 | Dây điều khiển có sử dụng cáp phù hợp với tín hiệu? |
| 8 | Có cần output reactor hoặc dv/dt filter theo ứng dụng? |
