OBO V20, V50 và MCD khác nhau thế nào? Cách chọn cho tủ điện

OBO V20, V50 và MCD đều là các dòng thiết bị chống sét lan truyền của OBO Bettermann, nhưng khác nhau về cấp bảo vệ, khả năng chịu dòng xung sét, công nghệ bên trong và ứng dụng. Khi lựa chọn cho tủ MSB, DB hoặc tủ điện nhà máy, không nên chỉ nhìn vào giá trị kA hoặc tên dòng sản phẩm.

Điểm cần chú ý là V20 thuộc Type 2, V50 thuộc Type 1+2, trong khi các mã MCD 50-B và MCD 50-B-OS cũng thuộc Type 1+2. Sự khác biệt lớn giữa V50 và MCD 50-B nằm ở khả năng xử lý dòng xung sét 10/350 µs và công nghệ phóng điện.

1. Bảng so sánh OBO V20, V50 và MCD

Để đối chiếu chính xác, bảng dưới đây sử dụng ba mã sản phẩm cụ thể được OBO công bố, thay vì lấy một thông số chung cho toàn bộ dòng.

Lưu ý: Hai mã V20 và V50 trong bảng là bộ 3 pha có nhánh N-PE, trong khi MCD 50-B-OS là một thiết bị một cực. Không được lấy bảng này làm hướng dẫn thay thế trực tiếp từng thiết bị mà không kiểm tra sơ đồ mạng điện.

Giá trị Up phải được so sánh trên cùng đường bảo vệ, ví dụ L-N với L-N. Không nên kết luận MCD bảo vệ kém hơn chỉ vì một giá trị Up công bố lớn hơn, bởi các dòng sản phẩm còn khác nhau về nhiệm vụ và khả năng chịu xung.

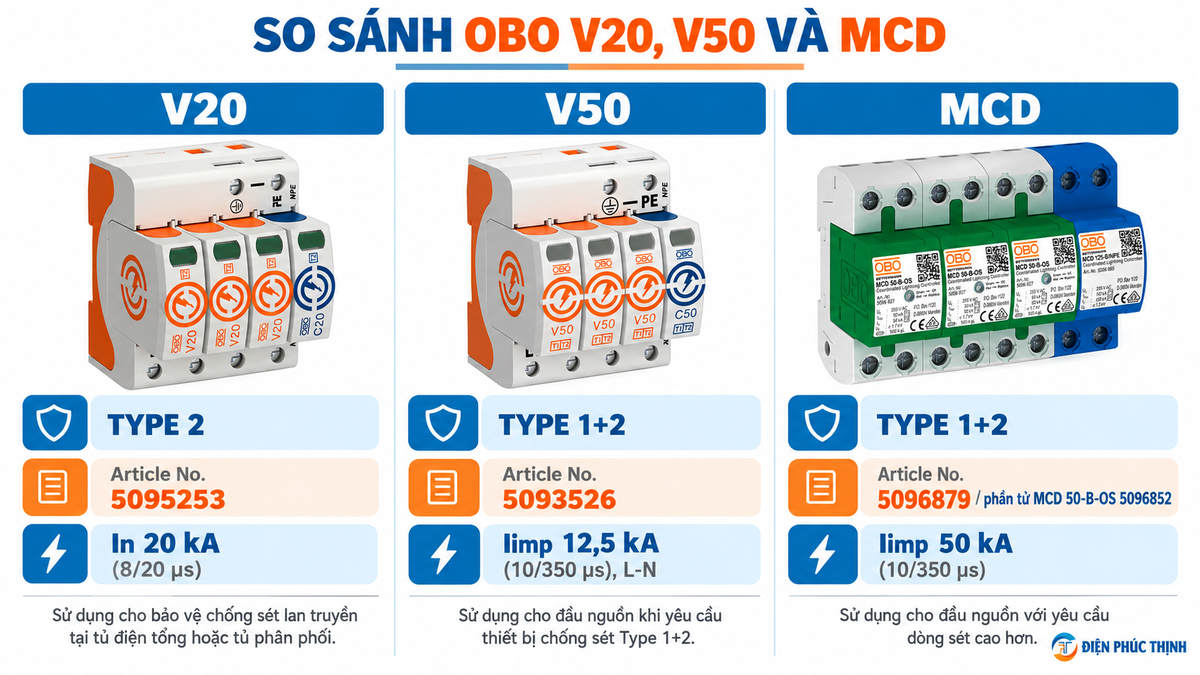

Hình 1. So sánh OBO V20 Type 2, V50 Type 1+2 và MCD 50-B Type 1+2 theo khả năng chịu dòng xung sét và ứng dụng.

2. OBO V20 – Chống sét lan truyền Type 2

OBO V20 là dòng SPD Type 2, sử dụng công nghệ varistor để hạn chế quá điện áp xung. Dòng này thường được xem xét tại tủ phân phối chính hoặc tủ phân phối nhánh khi phương án thiết kế yêu cầu nhiệm vụ Type 2.

Ví dụ, OBO V20-3+NPE-280, Article No. 5095253 có cấu hình 3+N/PE, dòng xả danh định In = 20 kA và dòng xả cực đại Imax = 40 kA trên đường L-N, cùng dạng sóng thử nghiệm 8/20 µs.

V20 không được dùng để thay thế thiết bị Type 1 khi tại điểm lắp đặt cần xử lý dòng xung sét dạng 10/350 µs. Đây là điểm đặc biệt quan trọng với các công trình có hệ thống chống sét bên ngoài.

Tham khảo sản phẩm: OBO V20-3+NPE-280 – mã 5095253.

3. OBO V50 – Chống sét kết hợp Type 1+2

OBO V50 là dòng SPD kết hợp Type 1+2, vừa đáp ứng thử nghiệm dòng xung sét 10/350 µs vừa đáp ứng thử nghiệm xung lan truyền 8/20 µs.

Ví dụ, OBO V50-3+NPE-280, Article No. 5093526 có Iimp = 12,5 kA trên đường L-N, dòng xung tổng theo 10/350 µs được công bố đến 50 kA và dòng xả danh định In = 30 kA trên đường L-N.

OBO công bố ứng dụng của mã V50 này cho bảo vệ tại điểm đầu nguồn của các công trình thuộc cấp bảo vệ chống sét III và IV theo phương án thích hợp. Tuy nhiên, không nên mặc định rằng mọi công trình thuộc các cấp đó đều sử dụng cùng một mã V50.

V50 có thiết kế dạng mô-đun cắm rút với chỉ thị trạng thái. Một số phiên bản có thêm tiếp điểm báo trạng thái từ xa, phù hợp với nhu cầu giám sát thiết bị trong tủ điện.

Tham khảo sản phẩm: OBO V50-3+NPE-280 – mã 5093526.

4. OBO MCD – Khác V50 Ở Điểm Nào?

Điểm khác biệt quan trọng giữa OBO MCD 50-B và V50 là khả năng chịu dòng xung sét lớn hơn và công nghệ khe phóng điện kín được sử dụng trong các mã MCD 50-B.

Đối với MCD 50-B-OS, Article No. 5096852, OBO công bố Iimp = 50 kA trên một cực theo dạng sóng 10/350 µs, dòng xả danh định In = 50 kA theo dạng sóng 8/20 µs và cấp SPD Type 1+2.

Đây là mức Iimp lớn hơn so với giá trị 12,5 kA trên đường L-N của V50-3+NPE-280. Tuy nhiên, không có nghĩa mọi hệ thống điện đều cần MCD. Mức dòng xung cần xử lý phải được xác định theo thiết kế chống sét và điều kiện tại điểm lắp.

MCD 50-B-OS có chỉ thị trạng thái trực quan. Với các mã MCD khác, cấu hình cực, chỉ thị trạng thái và thông số kỹ thuật cần được đối chiếu theo đúng Article No.

Tham khảo sản phẩm: OBO MCD 50-B-OS – mã 5096852.

5. MCD 50-B 3+1 Có Gì Khác MCD 50-B Một Cực?

MCD 50-B một cực và MCD 50-B 3+1 không phải hai cách gọi của cùng một bộ thiết bị. Bản 3+1 là cấu hình hoàn chỉnh dành cho hệ thống có ba pha, dây trung tính và PE theo sơ đồ mạng phù hợp.

Ví dụ, OBO MCD 50-B 3+1, Article No. 5096879 gồm ba phần tử MCD 50-B và một phần tử MCD 125-B/NPE.

Không được hiểu rằng giá trị 125 kA của phần tử N-PE là dòng Iimp của từng pha. Đồng thời, không được lấy tổng các giá trị Iimp của từng cực để tự suy ra thông số dòng xung tổng cho toàn bộ thiết bị.

Tham khảo sản phẩm: OBO MCD 50-B 3+1 – mã 5096879.

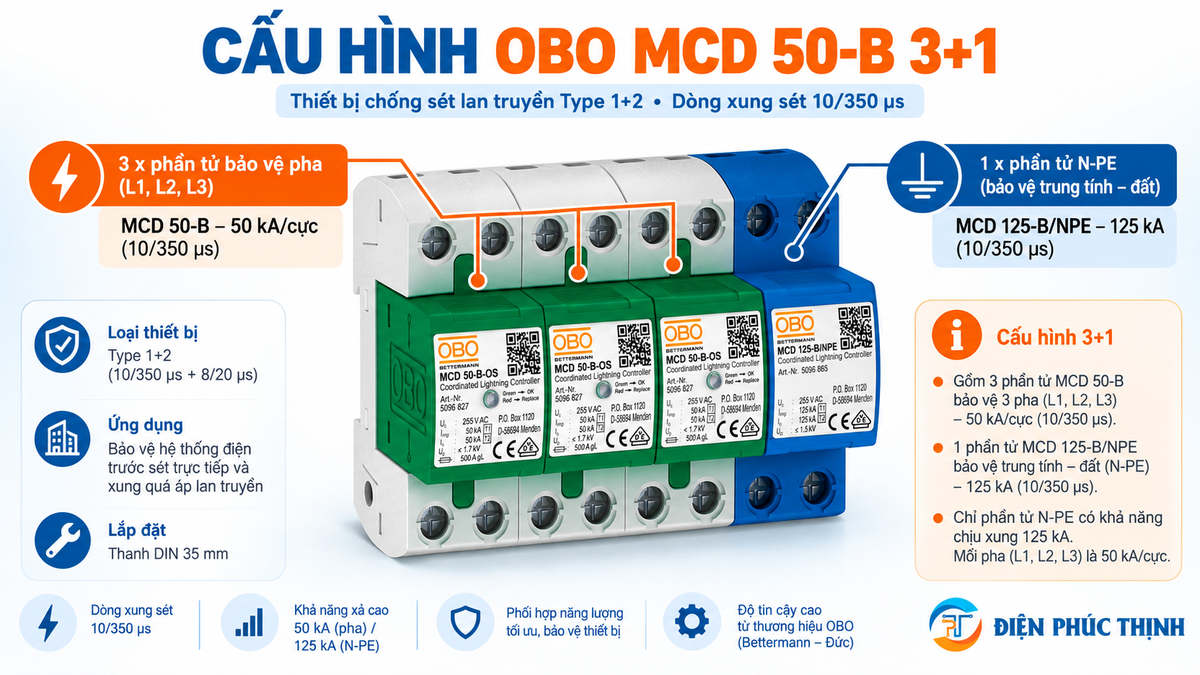

Hình 2. Cấu hình OBO MCD 50-B 3+1 gồm ba phần tử MCD 50-B và một phần tử MCD 125-B/NPE dùng cho đường N-PE.

6. Chọn V20, V50 Hay MCD Cho Tủ MSB, DB Và Nhà Máy?

Không thể chọn SPD chỉ dựa vào tên tủ điện. Vị trí lắp đặt phải được đánh giá cùng hệ thống chống sét, nguồn cấp, sơ đồ nối đất và dòng xung dự kiến tại điểm lắp.

Một nhà máy có kim thu sét không đồng nghĩa mọi tủ bên trong đều phải dùng MCD. Ngược lại, chỉ lắp V20 tại đầu nguồn cũng không đủ nếu vị trí đó được thiết kế để phải chịu dòng xung sét Type 1.

7. Vì Sao Không Nên Chọn SPD Chỉ Theo Số kA?

Các giá trị dòng xả của SPD được công bố theo những điều kiện thử nghiệm khác nhau. Hai con số cùng đơn vị kA chưa chắc mang cùng ý nghĩa.

Ví dụ, không thể kết luận V20 có Imax 40 kA sẽ tương đương với V50 có Iimp 12,5 kA, vì hai chỉ tiêu được xác định theo dạng sóng thử nghiệm khác nhau.

Tương tự, giá trị Iimp 50 kA của MCD 50-B không có nghĩa có thể chọn thiết bị này mà bỏ qua điện áp Uc, mức bảo vệ Up và cấu hình mạng điện.

8. Những Lỗi Thường Gặp Khi Chọn OBO V20, V50 Và MCD

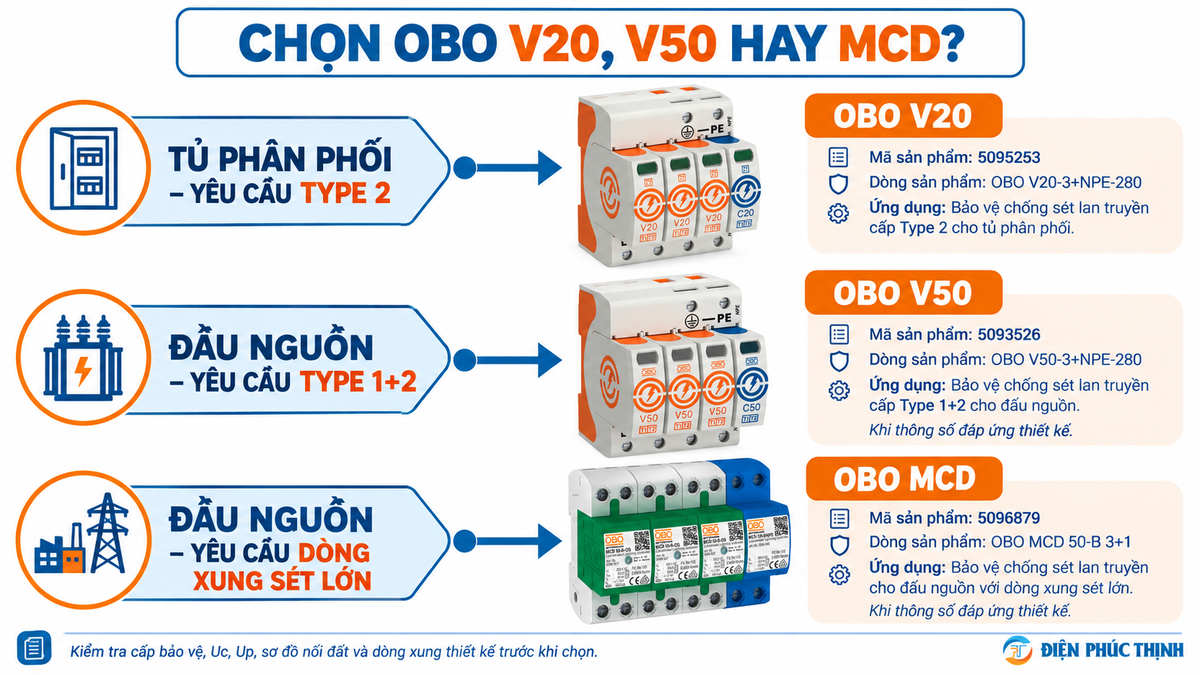

Hình 3. Gợi ý lựa chọn OBO V20, V50 hoặc MCD theo yêu cầu tại tủ phân phối và điểm đầu nguồn, không chỉ theo dòng xả kA.

9. Câu Hỏi Thường Gặp

OBO MCD 50-B có phải Type 1+2 không?

Có. OBO công bố MCD 50-B và MCD 50-B-OS thuộc Type 1+2. Đây là thiết bị chống sét kết hợp có khả năng chịu dòng xung sét lớn theo dạng sóng 10/350 µs.

OBO V20 có lắp được ở tủ điện tổng không?

Có thể, nếu thiết kế chỉ yêu cầu SPD Type 2 tại vị trí đó. Nếu điểm đầu nguồn yêu cầu SPD Type 1, V20 Type 2 không thay thế được nhiệm vụ này.

OBO V50 có thay được MCD không?

Không thể kết luận chỉ dựa vào việc cả hai đều thuộc Type 1+2. Ví dụ, V50-3+NPE-280 có Iimp 12,5 kA trên đường L-N, trong khi MCD 50-B-OS có Iimp 50 kA trên một cực. Việc thay thế phải được kiểm tra với dòng xung thiết kế và các thông số khác của hệ thống.

Lắp MCD ở đầu nguồn rồi có cần V20 ở tủ nhánh không?

Có thể cần. Phương án bảo vệ nhiều cấp phụ thuộc khoảng cách tuyến cáp, mức điện áp bảo vệ tại tải, yêu cầu của thiết bị và cách phối hợp SPD do nhà sản xuất hướng dẫn.

10. Checklist Chọn SPD OBO Theo Mã Và Ứng Dụng
