Tủ Điện Nhà Máy Gồm Những Thiết Bị Gì? Cấu Trúc Từ Nguồn Đến Tải

Tủ điện nhà máy là nơi tiếp nhận, phân phối, bảo vệ và điều khiển nguồn điện cho máy móc, dây chuyền sản xuất, hệ thống HVAC, chiếu sáng và các phụ tải khác. Một hệ thống hoàn chỉnh có thể gồm tủ MSB, DB, MCC, tủ điều khiển, ATS, tụ bù và nhiều thiết bị bảo vệ – điều khiển bên trong.

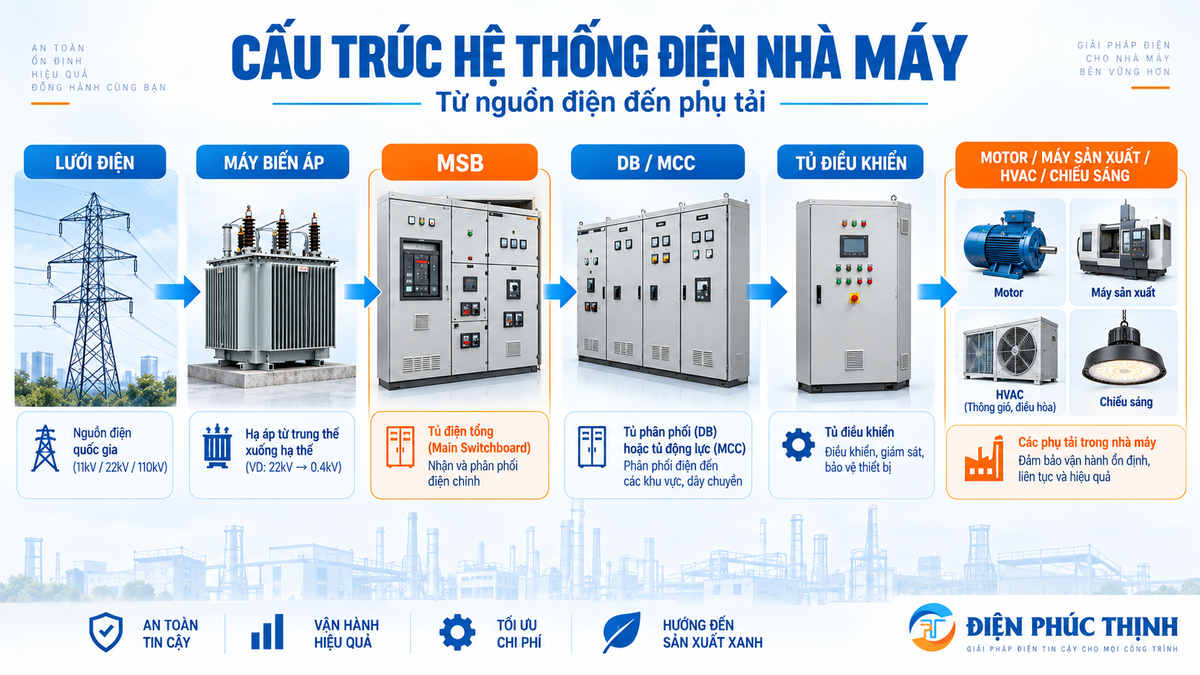

Nếu nhìn theo dòng năng lượng, cấu trúc cơ bản của hệ thống điện nhà máy có thể hiểu theo thứ tự: Nguồn điện → thiết bị đóng cắt tổng → thanh cái → thiết bị bảo vệ nhánh → tủ phân phối/MCC → thiết bị điều khiển → tải.

1. Cấu Trúc Hệ Thống Điện Nhà Máy Từ Nguồn Đến Tải

Một nhà máy quy mô vừa và lớn thường nhận điện từ lưới điện thông qua trạm biến áp. Sau khi điện áp được hạ xuống mức sử dụng, nguồn được đưa vào tủ điện tổng và tiếp tục phân phối đến các khu vực hoặc dây chuyền sản xuất.

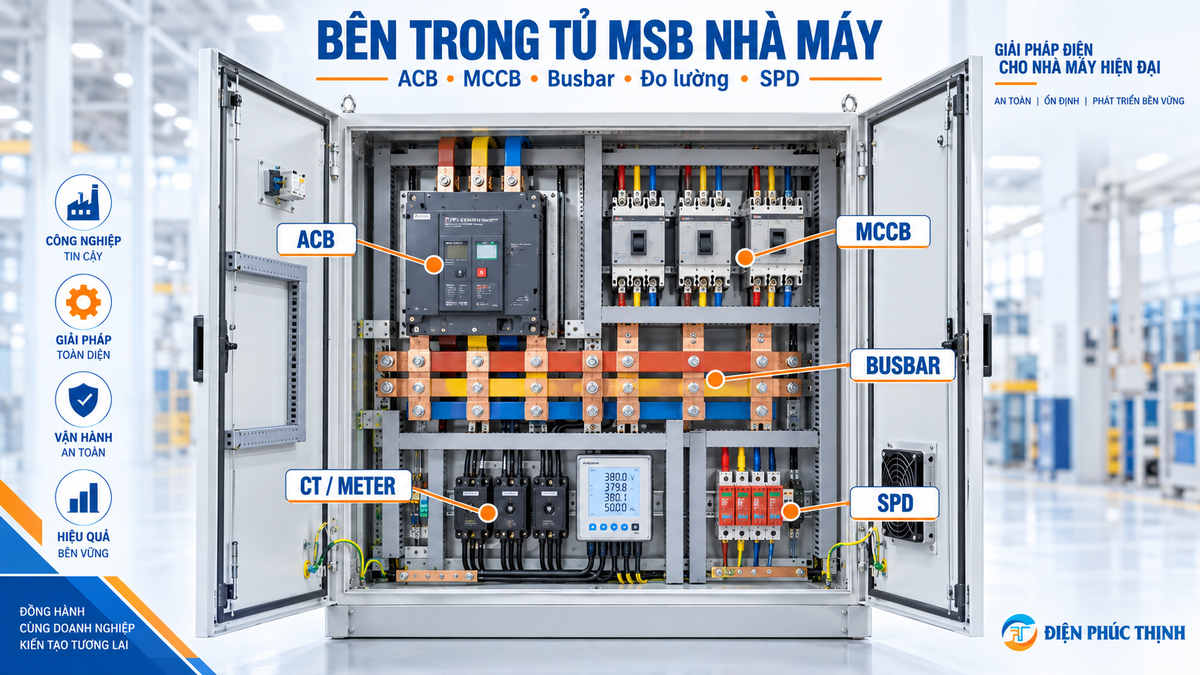

2. Tủ MSB – Điểm Phân Phối Điện Chính Của Nhà Máy

MSB là tủ điện tổng hạ thế, thường đặt sau máy biến áp. Đây là nơi tiếp nhận nguồn công suất lớn trước khi phân phối đến các tủ DB, MCC hoặc các phụ tải lớn.

3. MCCB, MCB Và ACB Khác Nhau Như Thế Nào?

ACB, MCCB và MCB đều là thiết bị đóng cắt và bảo vệ nhưng được sử dụng ở các cấp dòng điện và vị trí khác nhau trong hệ thống.

4. Tủ MCC Gồm Những Thiết Bị Gì?

MCC – Motor Control Center – là tủ chuyên cấp nguồn, bảo vệ và điều khiển động cơ trong nhà máy.

5. Contactor Và Relay Trong Tủ Điện Dùng Để Làm Gì?

Contactor được dùng để đóng cắt tải điện thường xuyên, đặc biệt là động cơ. Trong khi đó, relay thường xử lý tín hiệu điều khiển, cách ly hoặc trung gian giữa PLC và thiết bị công suất.

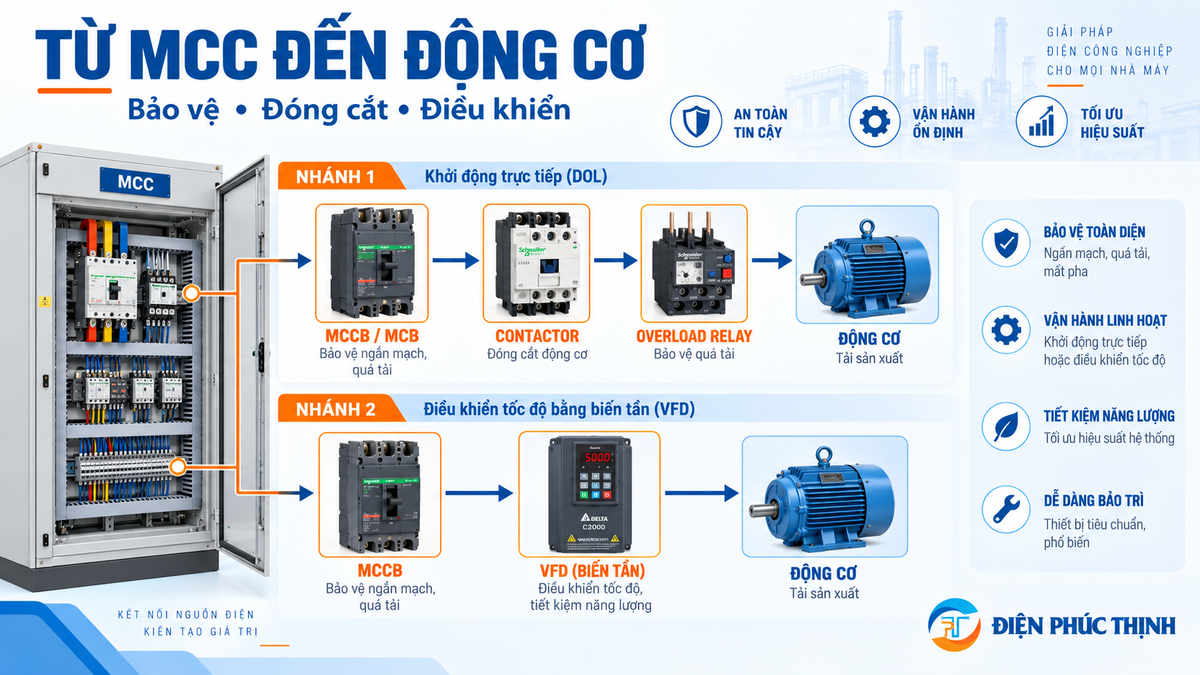

Một mạch điều khiển động cơ đơn giản có thể được hiểu theo chuỗi: MCB/MCCB → contactor → overload relay → motor.

6. Biến Tần Và Soft Starter

Khi động cơ cần điều chỉnh tốc độ, biến tần VFD thường được sử dụng. Nếu mục tiêu chính là giảm dòng khởi động và giảm tác động cơ khí nhưng không cần điều chỉnh tốc độ liên tục, soft starter có thể được lựa chọn.

7. PLC Và Nguồn 24VDC Trong Tủ Điều Khiển

Trong dây chuyền tự động hóa, PLC đóng vai trò xử lý logic điều khiển. PLC nhận tín hiệu từ cảm biến, công tắc, encoder hoặc thiết bị đo và xuất tín hiệu điều khiển đến relay, contactor, van điện từ hoặc biến tần.

Nguồn switching 24VDC thường được sử dụng để cấp điện cho PLC, relay, cảm biến và các thiết bị điều khiển điện áp thấp.

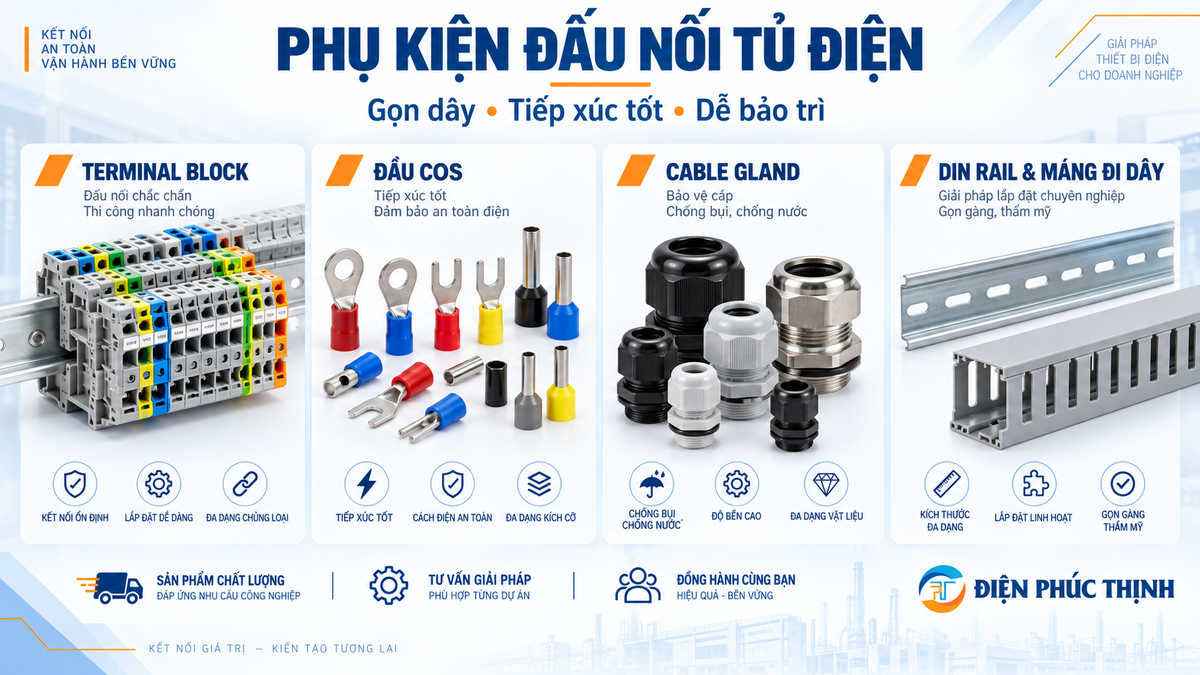

8. Terminal Block, Đầu Cos Và Phụ Kiện Đấu Nối

Bên cạnh thiết bị điện chính, phần đấu nối ảnh hưởng trực tiếp đến độ gọn, khả năng bảo trì và độ ổn định của tủ điện.

9. ATS, Máy Phát Và UPS Nằm Ở Đâu Trong Hệ Thống?

Với nhà máy cần nguồn dự phòng, ATS được dùng để chuyển đổi giữa nguồn lưới và máy phát điện. Các tải quan trọng như PLC, hệ thống điều khiển, máy chủ hoặc thiết bị cần nguồn liên tục có thể được cấp thêm qua UPS.

Sơ đồ đơn giản có thể hiểu là: Lưới điện / Máy phát → ATS → MSB → DB/MCC → tải.

10. Sơ Đồ Tổng Quát Từ Nguồn Đến Tải

11. Những Thiết Bị Thường Có Trong Một Tủ Điện Nhà Máy
